ПРИЛОЖЕНИЕ 1

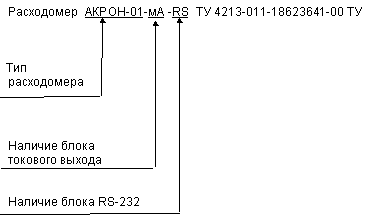

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАСХОДОМЕРОВ

ПРИЛОЖЕНИЕ 2

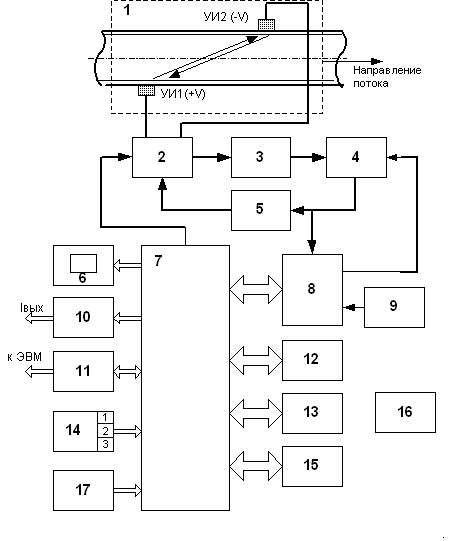

СТРУКТУРНАЯ СХЕМА РАСХОДОМЕРА

1 - акустический канал (УИ1(+V) и УИ2(-V) - ультразвуковые преобразователи); 2 - электронный коммутатор; 3 - предварительный усилитель; 4 - усилитель-формирователь информационных сигналов; 5 - синхронизируемый генератор импульсов; 6 - буквенно-цифровой дисплей; 7 - микроконтроллер; 8 - многофункциональный таймер; 9 - кварцевый генератор; 10 - цифроаналоговый преобразователь; 11 - интерфейс; 12 - ПЗУ; 13 - ОЗУ; 14 - магнитоуправляемые переключатели; 15 - репрограммируемое ПЗУ; 16 - блок питания; 17- кнопка "М" переключения режимов

ПРИЛОЖЕНИЕ 3

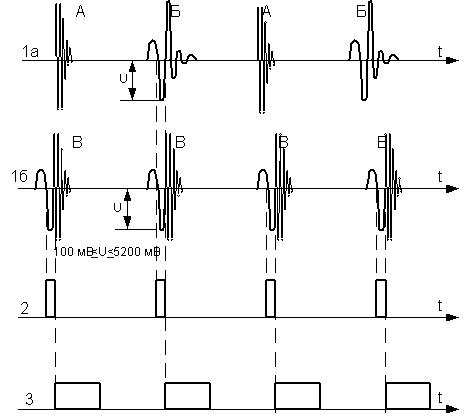

ЭПЮРЫ НАПРЯЖЕНИЙ

А - электрическая помеха в момент излучения зондирующего ультразвукового импульса;
Б - воспринимаемый ультразвуковой сигнал в режиме "МЕНЮ ПОЛЬЗОВАТЕЛЯ" п.9.4.14;
В - воспринимаемый ультразвуковой сигнал в режиме "ТЕКУЩИЕ ЗНАЧЕНИЯ

ПРИЛОЖЕНИЕ 4

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРВИЧНОГО ПРЕОБРАЗОВАТЕЛЯ ПП-1

ПРИЛОЖЕНИЕ 5

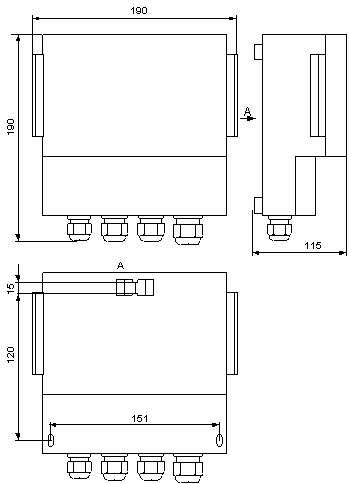

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЭЛЕКТРОННОГО БЛОКА БЭ-1

ПРИЛОЖЕНИЕ 6

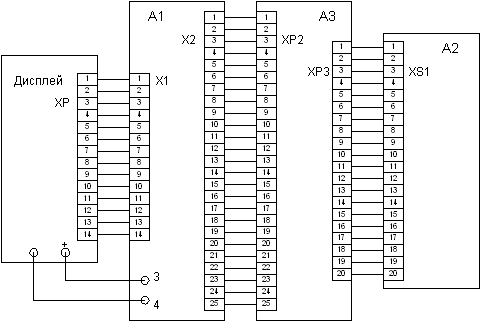

ЭЛЕКТРОННЫЙ БЛОК БЭ-1 СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ

ПРИЛОЖЕНИЕ 7

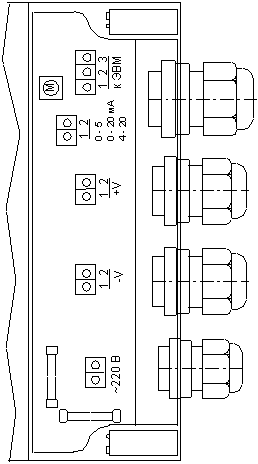

ЭСКИЗ КОММУТАЦИОННОЙ ПАНЕЛИ ЭЛЕКТРОННОГО БЛОКА БЭ-1

ПРИЛОЖЕНИЕ 8

РАСХОДОМЕР УЛЬТРАЗВУКОВОЙ С НАКЛАДНЫМИ ИЗЛУЧАТЕЛЯМИ "АКРОН-01"

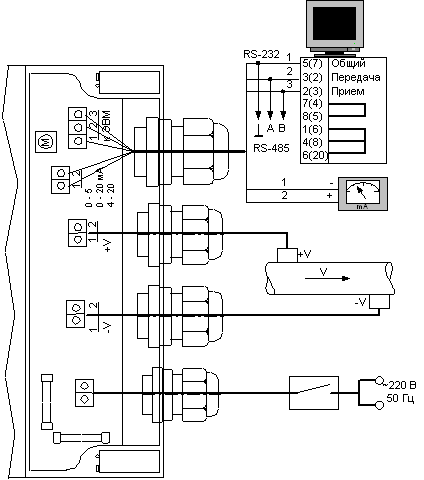

СХЕМА ЭЛЕКТРИЧЕСКАЯ ВНЕШНИХ СОЕДИНЕНИЙ

ПРИЛОЖЕНИЕ 9

ЭСКИЗ УСТАНОВКИ ПП-1 НА ТРУБОПРОВОД

ПРИЛОЖЕНИЕ 10

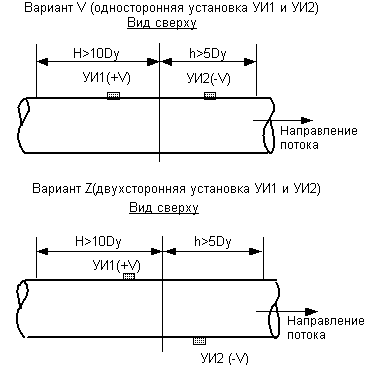

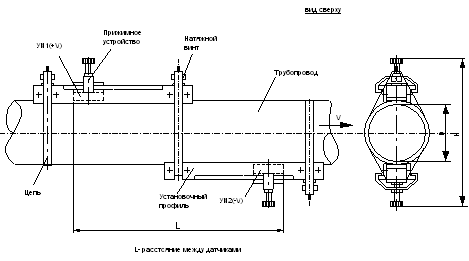

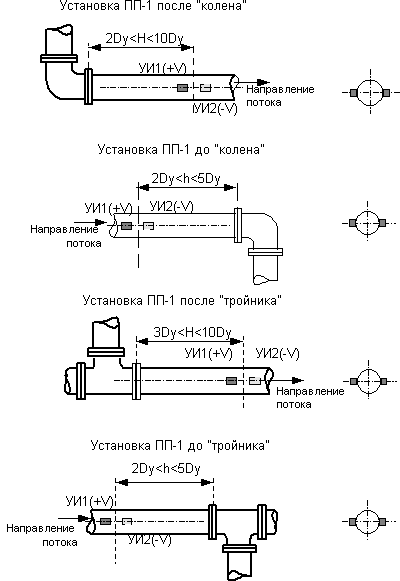

ЭСКИЗ МОНТАЖА ПП-1 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБОПРОВОД ПРИ КОРОТКИХ ПРЯМОЛИНЕЙНЫХ УЧАСТКАХ ДО И ПОСЛЕ МЕСТА МОНТАЖА

ПРИЛОЖЕНИЕ 11

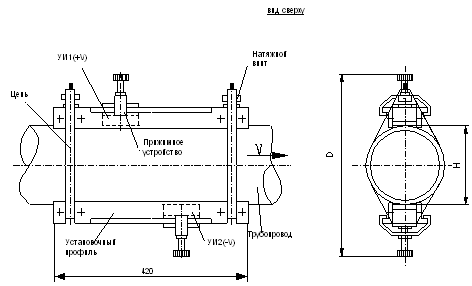

ЭСКИЗ МОНТАЖА ПП-1 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБОПРОВОДЕ С ДИАМЕТРОМ
Dу < 500 мм
Вид сверху

ПРИЛОЖЕНИЕ 12

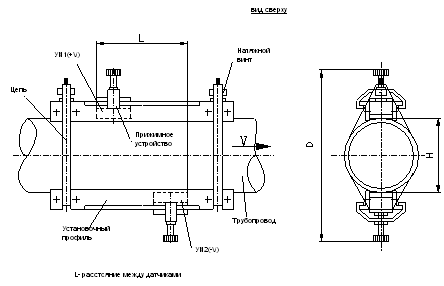

ЭСКИЗ МОНТАЖА ПП-1 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБОПРОВОДЕ С ДИАМЕТРОМ
300 < Dу < 1500 мм
Вид сверху

ПРИЛОЖЕНИЕ 13

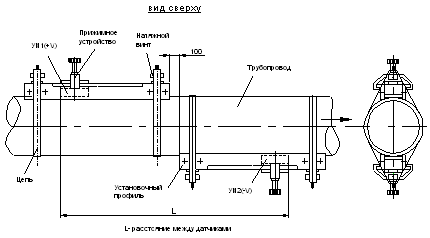

ЭСКИЗ МОНТАЖА ПП-1 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБОПРОВОДЕ С ДИАМЕТРОМ 600 < Dу < 2000 мм
Вид сверху

ПРИЛОЖЕНИЕ 14

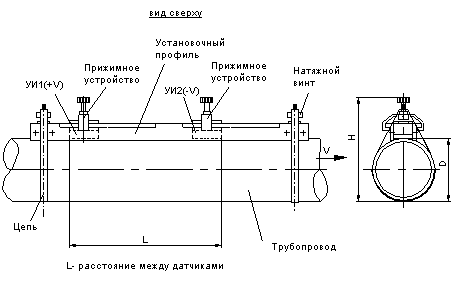

ЭСКИЗ МОНТАЖА ПП-1 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБОПРОВОДЕ С ДИАМЕТРОМ
Dу < 300 мм
ПРИ ОДНОСТОРОННЕЙ УСТАНОВКЕ УЛЬТРАЗВУКОВЫХ ИЗЛУЧАТЕЛЕЙ
